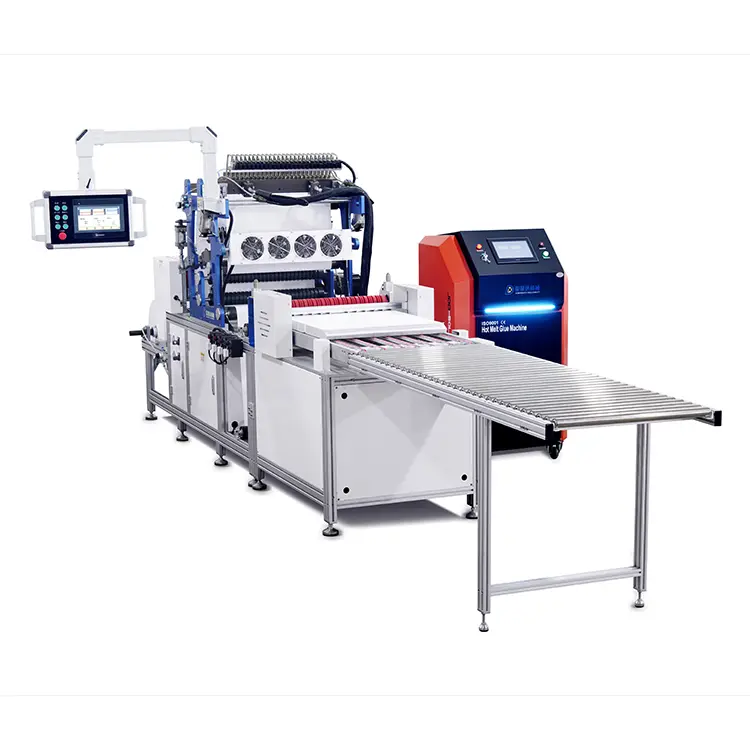

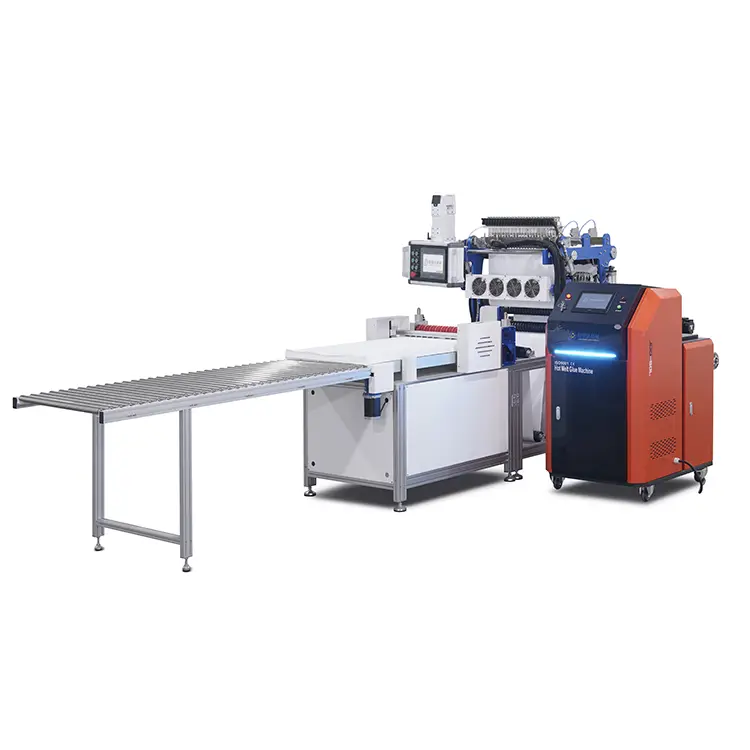

Ligne de production de filtre à support synthétique en fibre de verre

Spécifications de production:

1. Largeur de travail: ≤680 mm

2. Hauteur de plis ： 17 ~ 120 mm

3. Diamètre maximal du matériau: ≤900 mm

4. Vitesse de production ： 5-15m / min

5. Power ： 15KW 380V

6. Pression atmosphérique: 0,6-0,8 MPA

7. Poids de la machine: 1500kg

8. Taille: 7500mmx1500mmx1900mm （LXWXH）

Partie d'alimentation:

1. Alimentation pneumatique.

2. Tension de positionnement gonflable de l'arbre de matériau.

3. Système automatique de tension de poudre magnétique (selon la taille différente du rouleau de matériau pour obtenir un réglage automatique de la tension).

4. Augmentez le manque de fonction d'alarme de matériau.

5. y compris le système de tension de distribution de fibres chimiques.

Mécanisme de pliage du papier:

1. Réglage croissant: ajustement manuel (avec cadran de précision, plus stable que le mécanisme pneumatique).

2. Configuration du couteau à double indentation: Double Servo Paper Papin pliing Rouleau de couteau (selon la conception de mécanisme de produits similaires de tag allemand, le groupe de couteaux à longue indentation à longue durée de vie).

3. Le couteau d'indentation par l'ensemble du processus du centre d'usinage à cinq axes sculpture et broyage, durcissement de la surface du chromé dur, plus résistant à l'usure, indentation de l'arbre en caoutchouc en utilisant la tige en caoutchouc de polyuréthane entière pendant longtemps sans usure sans remplacement.

4. Système de servomotes: Téco de Taiwan

5. Couteau de pression: 2 ensembles

Partie de colle pulvérisée:

1. Plact: 4 groupes de tranche pneumatique (réglable de la pression d'air), ajustement manuel, extinction de l'arbre de rotation et traitement du durcissement.

2. Arbre de colle: Traitement de téflon anti-adhésion en surface.

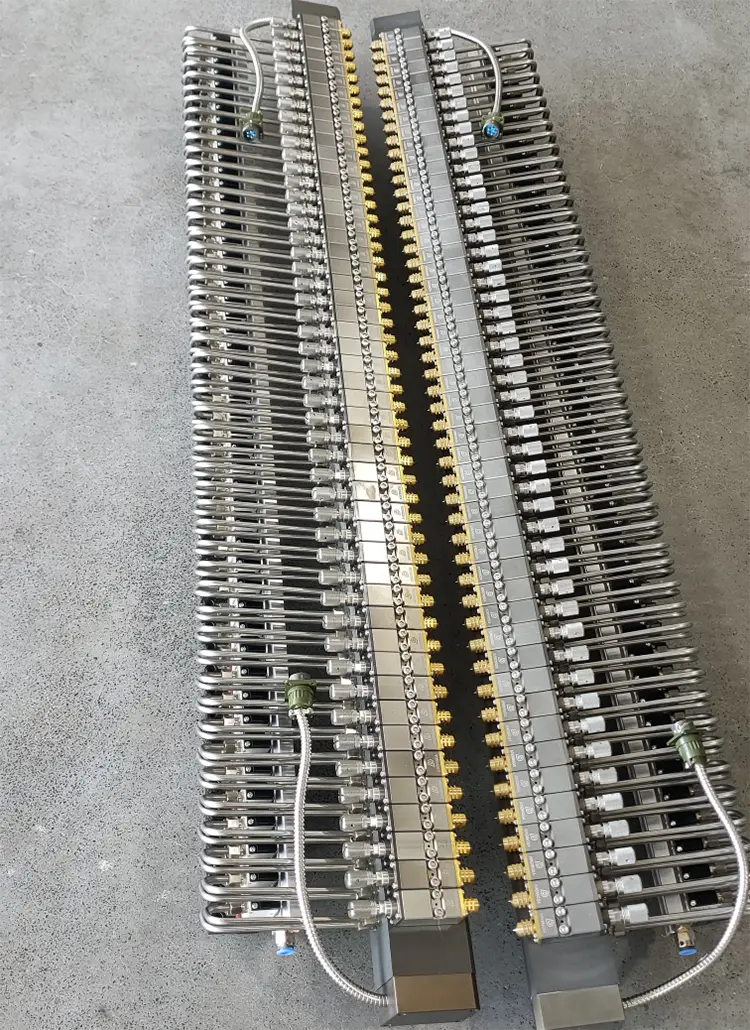

3. Papez d'espacement: 25,4 mm * 26 * 2 groupes de pulvérisation verticale de haut en bas (chaque contrôle séparé de l'écran tactile)

(Chaque écran tactile est contrôlé individuellement).

4. Mode de contrôle: pulvérisation continue, colle de rupture, pulvérisation intermittente, pulvérisation d'intervalle.

5. Système de refroidissement: quatre groupes de ventilateur de refroidissement à volume d'air grand (affichage numérique pour ajuster le volume d'air plus intuitif et précis).

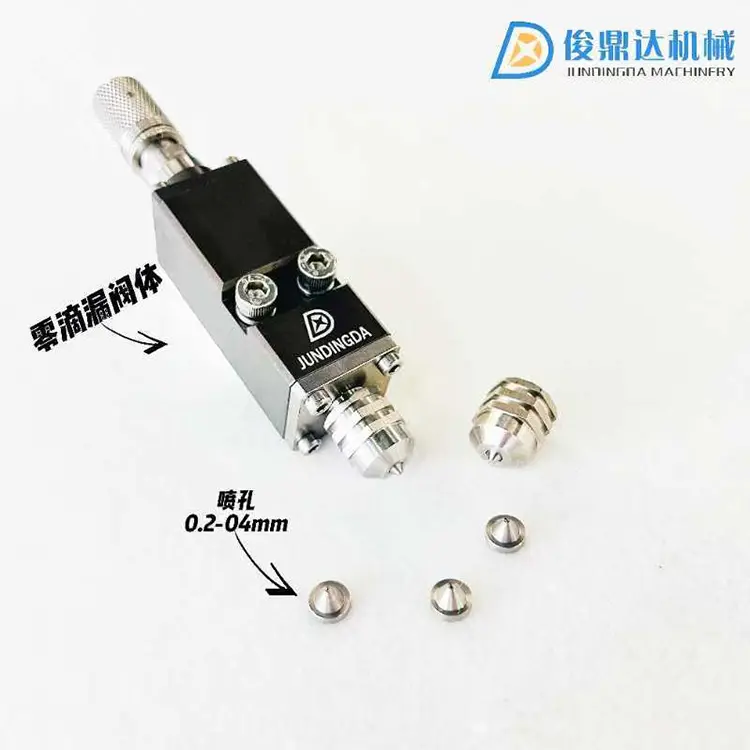

6. Mode du pistolet de pulvérisation: Gue de pulvérisation verticale de haut en bas, pneumatique à l'intérieur et à l'extérieur.

7. Axis de tranche: lecteur de servo indépendant (selsiter plus stable).

8. Augmentez la fonction d'arrêt automatique de détection de rupture du papier.

Partie pliante:

1. Hauteur de pliage: entrée à écran tactile Taiwan TECO Servro Motor Control Ajustement automatique.

2.

3. Convoyeur: ceinture synchrone en polyuréthane (pas facile à glisser pas facile à casser).

4. refroidissement: équipé d'un rouleau de refroidissement non alimenté de 2 mètres de long.

Toute la machine:

1. Le cadre principal adopte 4080 Profil en aluminium industriel épaissi

2. Toute la tôle de la machine à l'aide de 1,5 mm Traitement

3. L'ensemble des appareils électriques de la machine: Système de servomoteur - Inovance, PLC - Japan Panasonic, Appareils électriques à basse tension - Schneider.

4. Pneumatique: Austac (Taiwan)

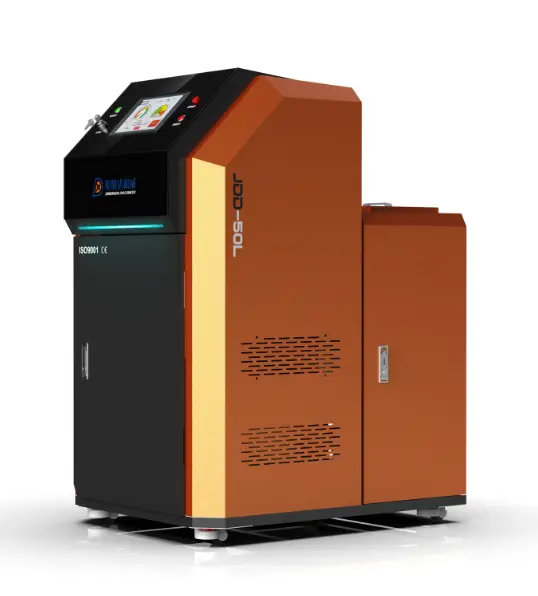

Spécifications de la machine à colle à fond à chaud
